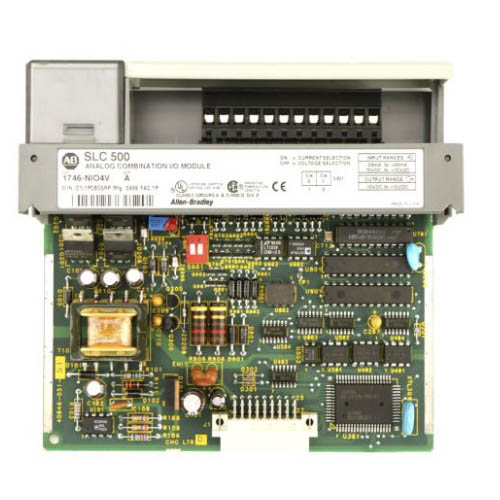

एलन ब्रैडली 1746-एनआईओ4वी

रेयॉन ऑटोमेशन टेक्नोलॉजी कंपनी लिमिटेड, क्लासिक एसएलसी 500 श्रृंखला मॉड्यूलर I/O मॉड्यूल के साथ, उच्च गुणवत्ता के साथ कम कीमत पर एलन ब्रैडली 1746-NIO4V खरीदें। यह संयोजन बिना कॉन्फ़िगरेशन वर्ड प्रोग्रामिंग और एकीकृत इनपुट/आउटपुट के लाभ प्रदान करता है, जो इसे छोटे उपकरणों के नवीनीकरण या एकीकरण के लिए अत्यधिक उपयुक्त बनाता है जिन्हें केवल दो वोल्टेज सिग्नल के प्रसंस्करण की आवश्यकता होती है।

जांच भेजें

रेटिंग: 5.0

(रेटिंग गिनती: 1)

उत्पाद वर्णन

रेयॉन ऑटोमेशन टेक्नोलॉजी कं, लिमिटेड एक आपूर्तिकर्ता के रूप में, एलन ब्रैडली 1746-एनआईओ4वी उत्पाद अपेक्षाकृत कमजोर भार क्षमता प्रदान करता है और चैनलों के बीच विद्युत अलगाव का अभाव है। वायरिंग के दौरान हाई-वोल्टेज और सिग्नल दोनों लाइनों का एक साथ उपयोग करने से बचना जरूरी है। यदि आप कुछ ढूंढ रहे हैं, तो कृपया यथाशीघ्र हमसे संपर्क करें।

पैरामीटर

विनिर्देश	विवरण
नमूना	एलन ब्रैडली 1746-एनआईओ4वी
संकल्प	12-बिट (0 से 4095 तक गिनती)
सटीकता (25°C पर)	पूर्ण पैमाने का ±0.5% (0-60°C के भीतर अधिकतम ±1%)
इनपुट प्रतिबाधा	> 1 एमए
चरण प्रतिक्रिया समय	लगभग 60 एमएस (फ़िल्टर समय सहित)
अधिकतम अधिभार वोल्टेज	±15V डीसी (क्षति के बिना)
बैकप्लेन वर्तमान खपत	5V डीसी पर 50 एमए
परिचालन तापमान	0°C ~ 60°C (32°F ~ 140°F)
भंडारण तापमान	-40°C ~ 85°C
सापेक्षिक आर्द्रता	5% ~ 95% (कोई संक्षेपण नहीं)
आउटपुट तरंग	<10 एमवी पीक-टू-पीक

अनुप्रयोग परिदृश्य:

1. वाल्व एक्चुएटर (आउटपुट) को नियंत्रित करने के लिए दो 0-10V वाल्व खोलने वाले फीडबैक सिग्नल (इनपुट) पढ़ें, और दो 0-10V/±10V सिग्नल आउटपुट करें।
2. एलन ब्रैडली 1746-NIO4V मोटर गति को समायोजित करने के लिए आवृत्ति कनवर्टर को 0-10V सिग्नल आउटपुट करता है। वास्तविक मोटर गति फीडबैक या लोड वोल्टेज को पढ़ना वोल्टेज इनपुट के माध्यम से किया जाता है।
3. 0-5V/0-10V आउटपुट प्रेशर ट्रांसमीटर या तापमान ट्रांसमीटर के साथ संयुक्त, पीआईडी बंद-लूप विनियमन करें।
4. समायोज्य वोल्टेज उत्तेजना सिग्नल (आउटपुट) उत्पन्न करने और प्रयोगशाला उपकरणों में सेंसर (इनपुट) की वोल्टेज प्रतिक्रिया एकत्र करने के लिए उपयोग किया जाता है।

फायदे और विशेषताएं

एलन ब्रैडली 1746-एनआईओ4वी एक उच्च एकीकृत कॉम्बो डिज़ाइन को अपनाता है, जो एकल स्लॉट का उपयोग करता है, 2 इनपुट और 2 आउटपुट के साथ शुद्ध वोल्टेज-प्रकार के चैनल प्रदान करता है। यह डायरेक्ट बोर्ड डेटा एक्सेस को सपोर्ट करता है। जटिल ब्लॉक स्थानांतरण निर्देशों की आवश्यकता के बिना डेटा को I/O छवि तालिका में मैप किया जा सकता है। औद्योगिक-ग्रेड फोटोइलेक्ट्रिक अलगाव और फ़िल्टरिंग विरोधी हस्तक्षेप तकनीक के साथ 12-बिट या 13-बिट उच्च रिज़ॉल्यूशन और परिशुद्धता का संयोजन बिक्री के बाद सेवा में कॉम्पैक्ट नियंत्रण कैबिनेट के लिए कुशल स्थान और लागत बचत को सक्षम बनाता है।

मॉडल प्रतिस्थापन:
प्रोग्राम और रैक को संशोधित किए बिना सीधे प्रतिस्थापन की आवश्यकता के लिए, 1746-एनआईओ4वी एक डायरेक्ट बोर्ड डेटा मैपिंग है, जो ब्लॉक ट्रांसफर (बीटीडब्ल्यू/बीटीआर) निर्देशों के बोझिल उपयोग को समाप्त करता है। यदि आप एक सस्ता और आसानी से उपलब्ध प्रत्यक्ष प्रतिस्थापन भाग चाहते हैं, तो आप प्रोसॉफ्ट टेक्नोलॉजी से संगत मॉड्यूल पर विचार कर सकते हैं। यदि आप पूरे पुराने सिस्टम को अपग्रेड करने का अवसर लेते हैं, तो आप बेहद स्थिर और अच्छी तरह से संरचित SM1231 AI (4 इनपुट चैनल) और SM1232 AO (2 आउटपुट चैनल) एनालॉग मॉड्यूल के साथ जोड़े गए सीमेंस S7-1200 श्रृंखला पर स्विच कर सकते हैं। यह ध्यान रखना महत्वपूर्ण है कि 12-बिट रिज़ॉल्यूशन (0 - 4095) के लिए, यदि स्थानापन्न 16-बिट रिज़ॉल्यूशन (0 - 32767 या 0 - 65535) का उपयोग करता है, तो प्रोग्राम एससीपी को समकालिक रूप से संशोधित किया जाना चाहिए।
